臺車式燃?xì)庹{(diào)質生產線
所屬類別：熱處理生產線
產品用途
一、設備簡述
自身預熱式燃?xì)鉄崽幚頎t主要用于鍋爐蛇形管部件冷彎及焊后退火熱處理工藝。預防熱處理進程中工件表面產生氧化及過燒現象。

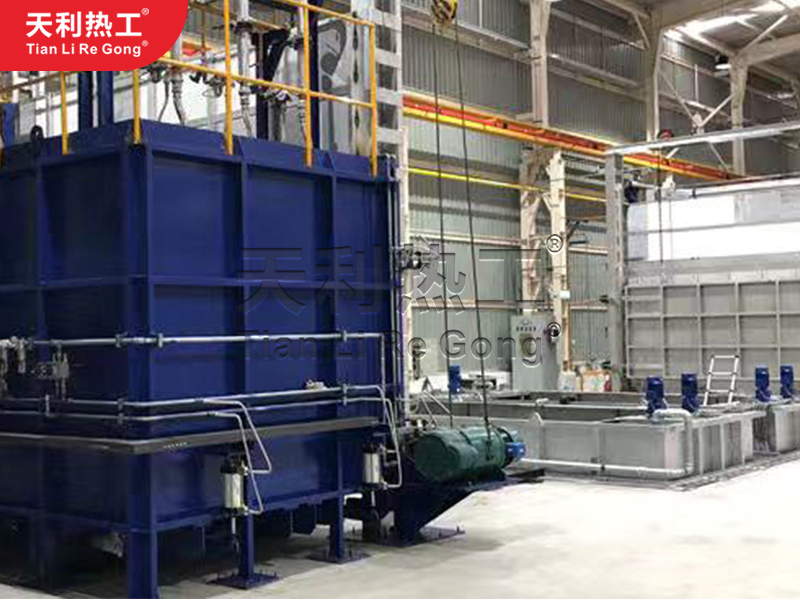

包含設備：臺車式燃?xì)獯慊馉t（2臺）+淬火槽+冷卻系統。本燃?xì)馀_(tái)車退火爐采用天然氣作燃料，與燃燒系統、溫控系統及程序控制系統配套使用，可自動控制燃燒工況、記錄工作溫度及熱處理爐各種動作的自動化（含手動）操作。
二、主要技術參數
序號 | 名 稱 | 數 據 |
1 | 爐膛有效尺寸 | 1500×4000×1000 mm（長×寬×高）調質爐 |
2 | 裝載量 | 4T |
3 | 工件單重 | 4T |
4 | 爐外壁溫度 | 爐墻表面溫升≤35℃+室溫 |
5 | 控溫精度 | ≤±3℃ |
6 | 爐溫均勻性 | ≦760 ℃ ±8 ℃ ≥760 ℃ ±14 ℃ |
7 | 額定溫度（℃） | 950℃ |
8 | 常用溫度（℃） | 850℃ 480℃ |
9 | 爐膛總控溫區數 | 2區 |
10 | 保溫材料 | 摩根技術陶瓷纖維 |
11 | 臺車耐火材料 | 高強耐火磚+輕質保溫磚 |
12 | 控溫方式 | PLC控制及手動控制的兩種形式 |
13 | 控溫?zé)犭娕?/span> | 鎳鉻—鎳硅，K分度 |
14 | 燃料 | 天然氣（燃料低發熱值：～8500×4.18KJ/m3；送到爐前壓力：8--10kPa） |
15 | 爐膛燃?xì)鈀大消耗量 | 77.6Nm3/h |
16 | 爐膛空氣Z大消耗量 | 790.42Nm3/h |
17 | 爐膛煙氣Z大排放量 | 868.79Nm3/h |
18 | 燒嘴 | |
19 | 燒嘴前助燃空氣壓力 | 5-6KPa |
20 | 燃?xì)饪傔M(jìn)管壓力 | 50KPa |
21 | 燒嘴前燃料壓力 | 4-5KPa |
22 | 壓縮空氣接點壓力 | 0.4-0.6 MPa |
23 | 助燃風機型號 | 9-19 No5.6高壓離心風機；功率：7.5KW |
24 | 換熱器 | 1臺插入件管狀換熱器 |
25 | 助燃空氣溫度 | 50℃-250℃ |
26 | 排煙溫度 | ≤400℃ |
27 | 余熱回收 | 符合GB3486-93標準 |
28 | 臺車行走機構 | 車輪自行走方式；行走速度6-8m/min |
29 | 燃燒方式 | 連續比例調節 |
30 | 風機 | 水冷離心風機 |
31 | 環境保護 | 排煙、噪聲、排放物、環境衛生、安全等達到國家環保標準 |
32 | 滿載時熱效率 | 大于50% |
33 | 供電參數 | 380V±10% 50Hz±2.5 3相 |
34 | 設計標準 | AMS2750E |
35 | 儀表精度 | 0.1級 |
三、設備組成
本自身預熱式燃?xì)鉄崽幚頎t主要由爐體、爐襯、爐門及爐門開啟機構、密封裝置、臺車、熱風循環系統、燃燒系統、天燃?xì)夤苈贰⒖諝夤苈贰⑴艧煿苈贰⒚芊庋b置及電氣及自動控制系統等部分組成。
